Kaplama ve yüzey koruma

Çinko kaplama

Elektrolitik çinko kaplama

STANDARTISO 2081 · EN ISO 4042FORMDış firmada

Elektroliz banyosunda ince ve düzgün çinko tabakası; üzerine pasivasyon (üç değerlikli krom) uygulanır. Orta çaplı wafer çekvalf gövdelerinde Emsal standardı.

KALINLIK: 8–12 µm
UYGULAMA: Dış firmada
SICAKLIK: −40 … +120 °C
MALİYET

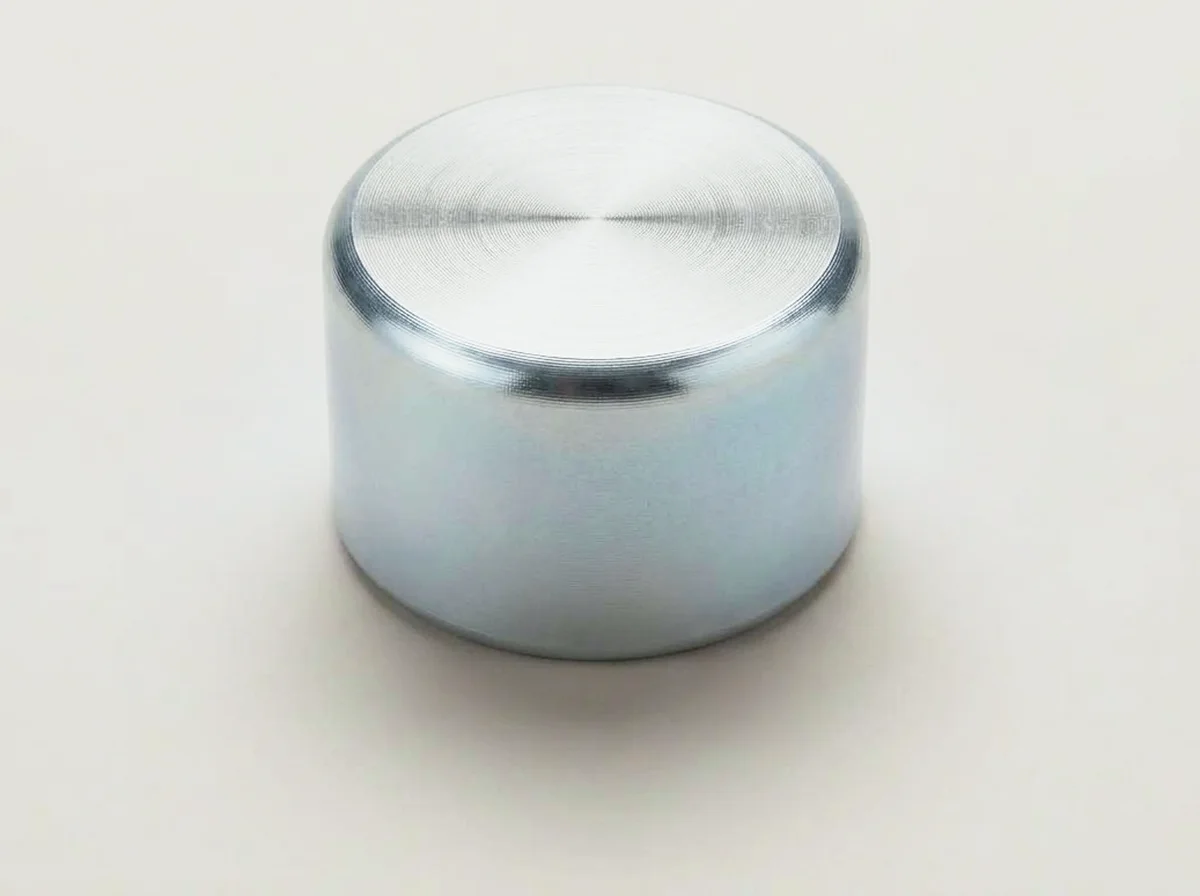

Çinko kaplama için temsilî numune: tornalanmış üst yüz ve kaplanmış yan yüzey — TEMSİLİ GÖRSEL

Yüzey hazırlığı

Yüzey hazırlığı: yağ alma ve asitleme; elektrolitik çinko; üç değerlikli krom pasivasyonu (Cr⁶⁺ içermez).

Sistem ve kalınlık

SİSTEM	Kalınlık µm	Kat	Kürleme / işlem	Not
Fe/Zn 12 + pasivasyon	12	1	Elektroliz + pasivasyon	Orta ortam; Emsal standardı
Fe/Zn 8 + pasivasyon	8	1	Elektroliz + pasivasyon	İç mekân, cıvata ve küçük parça

Kalınlık kuru film (µm). Emsal standardı; bağlayıcı değer sipariş şartnamesiyle belirlenir.

Kullanım sıcaklığı

−40 °C+120 °C−200−1000100200300400500600700800

Tipik olarak 120 °C'ye kadar (pasivasyon tabakası).

Ortam uygunluğu GENEL EĞİLİM

İç mekân (C1–C2)

Kentsel, sanayi (C3–C4)

Deniz, kıyı (C5)

Suya daldırma (Im1)

Gömülü (Im3)

Yüksek sıcaklık

Aşınma, darbe

UV, güneş

Emsal değerlendirmesi. Kesin seçim; konsantrasyon, sıcaklık, klorür içeriği ve akış hızıyla birlikte korozyon tablolarından yapılır.

Güçlü ve zayıf yönler

Güçlü

Düzgün, ince ve ölçüyü bozmayan tabaka
Parlak görünüm
Dişli ve hassas yüzeylere uygun

Zayıf

İnce tabaka: dış ortamda ve suda kısa ömür
Deniz ortamında uygun değil

Üretim ve kullanım

EKONOMİ: Düşük.
ÜRETİM YÖNTEMLERİ: Elektrolitik kaplama · Pasivasyon
TİPİK VANA PARÇALARI: Gövde (orta çap) · Cıvata · Küçük parçalar

Emsal uygulaması

UYGULAMA YERI: Dış firmada
UYGULANDIĞI ÜRÜNLER: Wafer tip çekvalf, karbon çeliği gövde, DN 200–400
SISTEM: Fe/Zn 12 µm + üç değerlikli krom pasivasyon

Emsal ürünlerinde 6 ürün

001Wafer tip çekvalfKaplama (Fe-C içerikli)
005Kısa tip swing çekvalfKaplama (Fe-C içerikli)
311Kauçuk körüklü kompansatörKaplama (Fe-C içerikli)
312Çift boğumlu kauçuk kompansatörKaplama (Fe-C içerikli)
313Dıştan basınçlı kompansatörKaplama (Fe-C içerikli)
314V-flex kompansatörKaplama (Fe-C içerikli)

Kaynak: ISO 2081 · EN ISO 4042. Değerler Emsal Vana tarafından derlenmiş ve doğrulanmıştır; bağlayıcı değer için standardın güncel baskısı ve malzeme sertifikası esas alınır.
