Teknik bilgi

01

Anma çapı	DN15 – DN300
Basınç sınıfı	PN16
Kullanım sıcaklığı	NBR −30 °C … +100 °CEPDM −50 °C … +150 °CFKM −20 °C … +200 °CSilikon (VMQ) −55 °C … +200 °CPTFE −196 °C … +260 °CMetal −196 °C … +538 °C Conta seçeneğine göre; gövde ve iç parça malzemesine göre daralabilir. Kesin değer teklifte.
Norm	DIN
Bağlantı tipi	Flanşlı

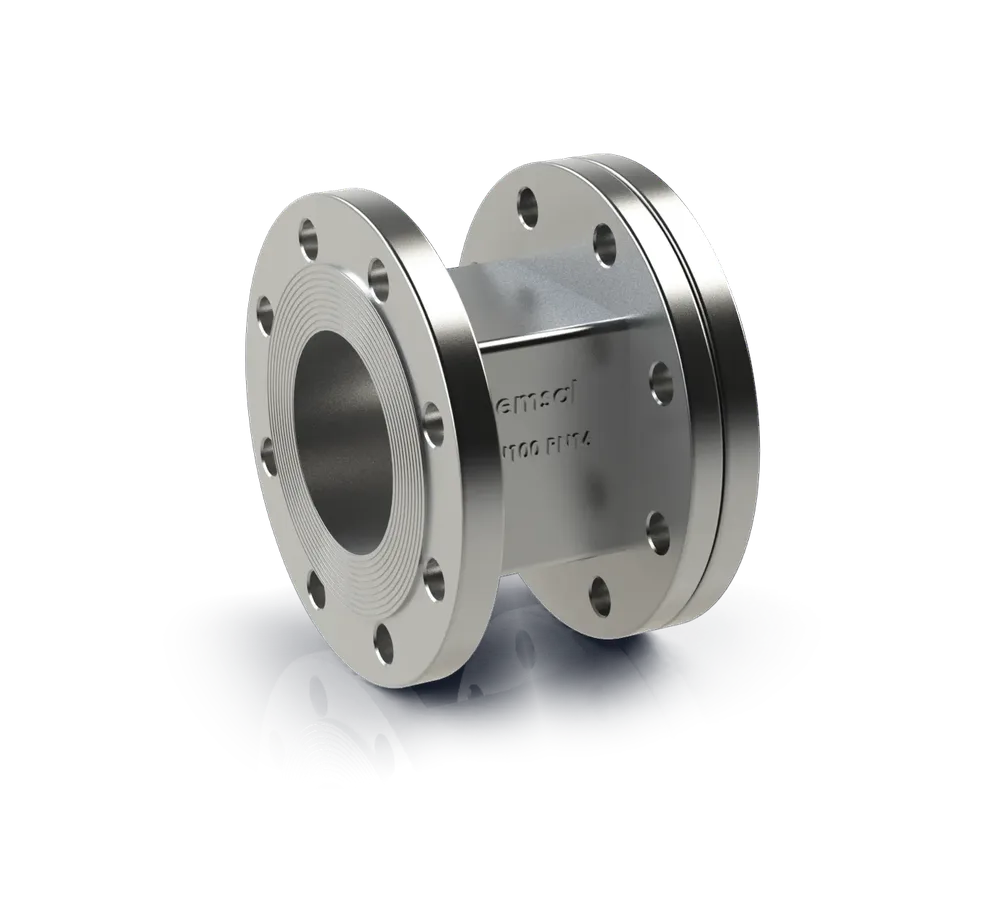

Tasarım	Özel Tip Tam Geçişli Kısa Dizayn
Bağlantı standardı	DIN 2501DIN 2501Flanş bağlantı ölçüleri (eski DIN serisi; yerini EN 1092 aldı)
Test	TS EN 12266-1EN 12266-1Endüstriyel vanalar — vanaların testi · basınç testleri

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

Kısa tip çekvalflerin materyal seçenekleri aşağıdaki gibidir.

Gövde	SS316CuSn10Rg5Rg10ST-37GG25GGG 40,3
Klape (disk)	SS316SS304TiSüper Dubleks (1.4410)Dubleks(1.4462)AlBronzRg5Rg101040ABSPTFE
Kilit, cıvata	SS316SS304
Sızdırmazlık	NBREPDMViton (FKM)SilikonPTFE (Saf,Karbon)Metal
Kaplama Fe-C içerikli	KataforezGalvanizÇinkoNikelElektrostatik BoyaAntipasWRAS Belgeli Epoksi Boya

Özellikler

03

Avantaj

Düşük Basınç Kaybı: Akışa minimum direnç gösterir.
Hızlı Kapanma: Water hammer (su darbesi) riskini azaltır.
Kolay Montaj: Standart flanş arası yerleşim (wafer tip) ile hızlı kurulum yapılabilir.
Düşük Bakım Gereksinimi: Hareketli parça sayısı az olduğu için uzun ömürlüdür.

Kullanım

HVAC ve su arıtma sistemleri
Endüstriyel proses hatları ve pompa çıkışları
Kimya ve petrokimya proses hatları
Yangın söndürme sistemleri
Enerji santralleri
Denizcilik ve gemi makineleri
Isıtma, soğutma ve iklimlendirme sistemleri

Aksesuarlar

04

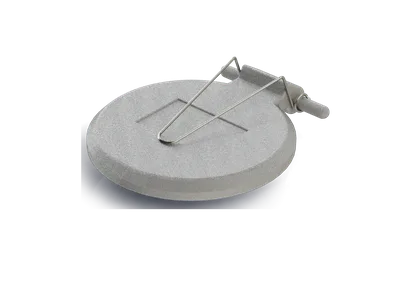

Klape Destek Yayı

Destek yayı yatay veya açılı konumlandırmalarda ve akışın olmadığı durumlarda klapenin sürekli olarak kapalı kalmasını sağlamaktadır. Ayrıca yay belirli basınçlarda klapenin açılmasını sağlayacak şekilde dizayn edilebilmektedir.
