Teknik bilgi

01

Anma çapı	DN25 – DN1000 · özel çap üretilebilir
Basınç sınıfı	PN6 – PN25 · Class 150
Kullanım sıcaklığı	NBR −30 °C … +100 °CEPDM −50 °C … +150 °CFKM −20 °C … +200 °CSilikon (VMQ) −55 °C … +200 °CPTFE −196 °C … +260 °CMetal −196 °C … +538 °C Conta seçeneğine göre; gövde ve iç parça malzemesine göre daralabilir. Kesin değer teklifte.
Norm	DIN · JIS · ANSI
Bağlantı	EN 1092-1/BEN 1092-1Flanşlar ve bağlantıları — dairesel flanşlar, PN gösterimli · Bölüm 1: çelik flanşlar DIN 2501DIN 2501Flanşlar — bağlantı ölçüleri (eski DIN serisi)
Test	TS EN 12266-1TS EN 12266-1Endüstriyel vanalar — vanaların testi · Bölüm 1: basınç testleri
Çalışma	Yaylı ya da serbest (yerçekimi etkili) disk
Sızdırmazlık	EPDM · NBR · Viton · Silikon · PTFE

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

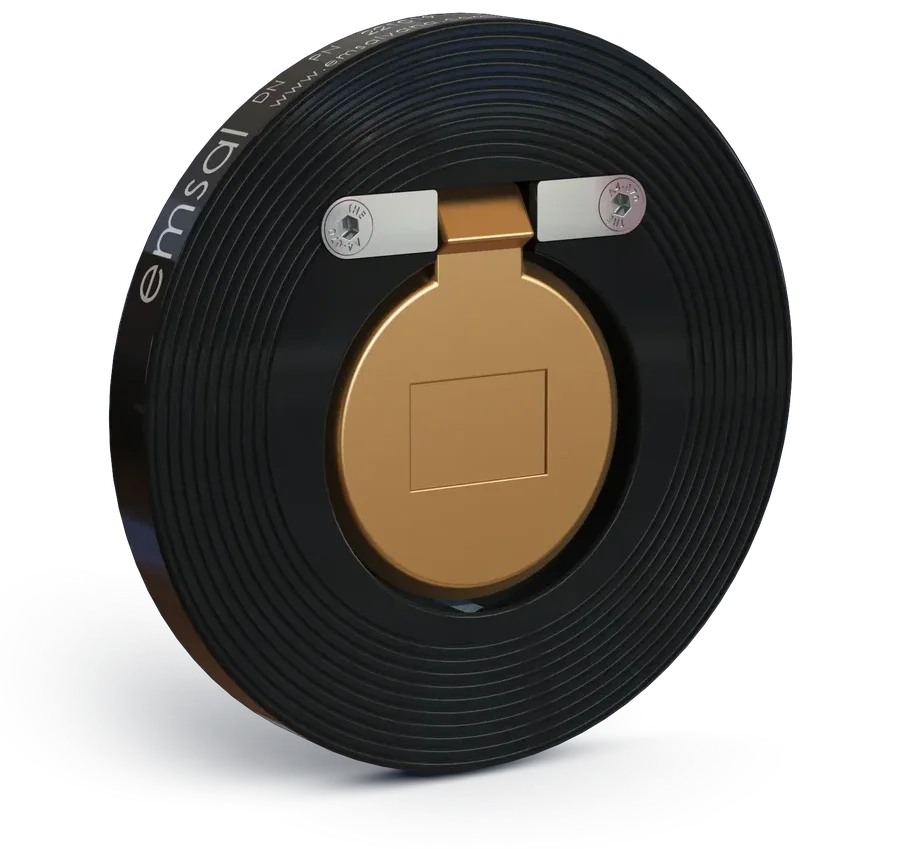

Geniş malzeme yelpazesi, wafer tip çekvalfi Emsal'in diğer çekvalflerinden ayırır. Listede olmayan malzeme için özel üretim yapılır.

Gövde	SS316SS316LSS316TiSS304TiSüper dubleks 1.4410Dubleks 1.4462CuSn10Al-bronzRg5Rg10ST-37GG25GGG40.3ASTM A216 WCBABSPTFE
Klape (disk)	SS316SS304TiSüper dubleks 1.4410Dubleks 1.4462Al-bronzRg5Rg101040ABSPTFE
Kilit, cıvata	SS316SS304
Sızdırmazlık	NBREPDMViton (FKM)SilikonPTFE (saf, karbon)Metal
Kaplama Fe-C içerikli	KataforezGalvanizÇinkoNikelElektrostatik boyaAntipasWRAS belgeli epoksi

Basınç kaybı

03

Su, 20 °C · Δp = (Q / Kv)² · çizgiye tıklayarak çap seçin

Anma çapı Debim³/h

Basınç kaybı: —
Kv: —
Min. açılma basıncı · yatay, yaysız: —

Açılma basıncı yatay hatta, yaysız klape için Emsal hesabıdır. Sızdırmazlık için en az 0,3 bar geri basınç gerekir.

Özellikler

04

Yapı

Akış yönünde açılır; ters basınçta yay ya da ağırlıkla kapanır
Flanşlar arasına doğrudan monte edilir
Küçük boyut, düşük ağırlık

Avantaj

Az yer kaplar
Düşük basınç kaybı
Hızlı kapanma — su darbesi riski azalır
Kolay montaj, az bakım

Kullanım

HVAC ve su arıtma
Proses hatları, pompa çıkışları
Kimya ve petrokimya
Yangın söndürme
Enerji, denizcilik

Dikkat

Flanş tipine ve çapa uygun boyut
Yatay hatta yaylı tip
Ortama uygun conta
Akış yönüne göre montaj

Hattaki yeri

05 · P&ID

Çekvalf genellikle pompa çıkışına, izolasyon vanasından önce yerleştirilir: pompa durduğunda hattın geri boşalmasını ve pompanın ters dönmesini engeller.

Ana sayfadaki proses hattında görün →

Aksesuarlar

06

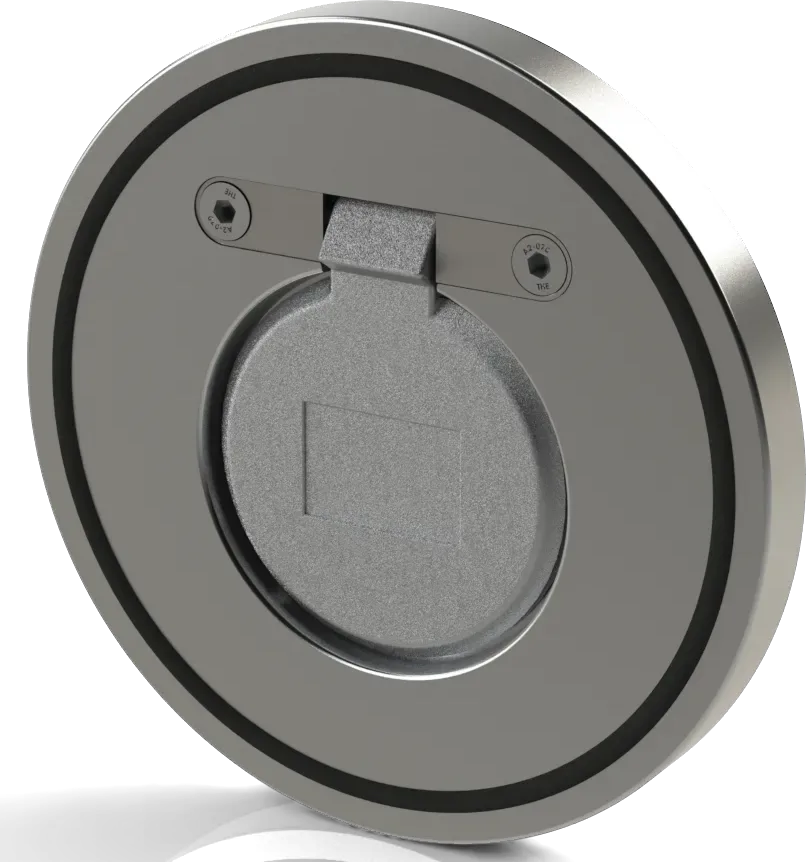

Gövde üstü O-ring

Gövde üzerine yerleştirilen O-ring ile ayrı bir sızdırmazlık elemanı gerekmeden hat bağlantısı yapılabilir.

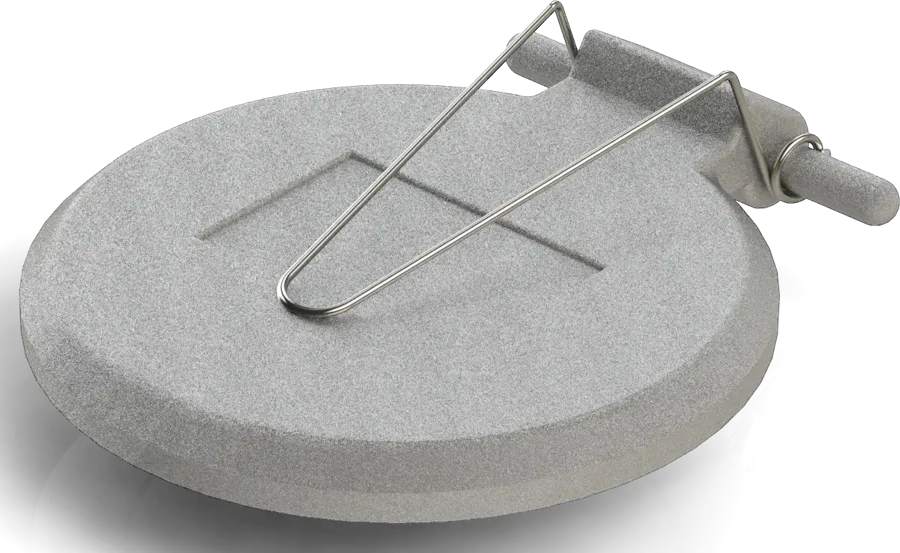

Klape destek yayı

Yatay ya da açılı montajda ve akış yokken klapeyi kapalı tutar; belirli basınçta açılacak şekilde tasarlanabilir.

İndirmeler

07

Teknik föyPDF · TR/EN · ölçü tablosu, parça listesi
Föyü aç

CAD modeliSTEP · DXF · gövde + klape, sadeleştirilmiş

STEP indir DXF indirİndirerek CAD kullanım şartlarını kabul etmiş olursunuz.

3.1 sertifika örneğiPDF · EN 10204 · TR/EN
Örneği aç
