Karbon ve alaşımlı çelik · dövme

C40

Islah çeliği

STANDARTEN 10083-2FORMÇubuk, dövmeMalzeme no1.0511AISI1040

Orta karbonlu ıslah çeliği. Emsal wafer çekvalflerde karbon çeliği disk malzemesi; ayrıca mil, pim ve bağlantı parçalarında.

Rp0,2 · MPa: ≥ 320
Rm · MPa: ≥ 580
SICAKLIK: −20 … +400 °C
MALİYET

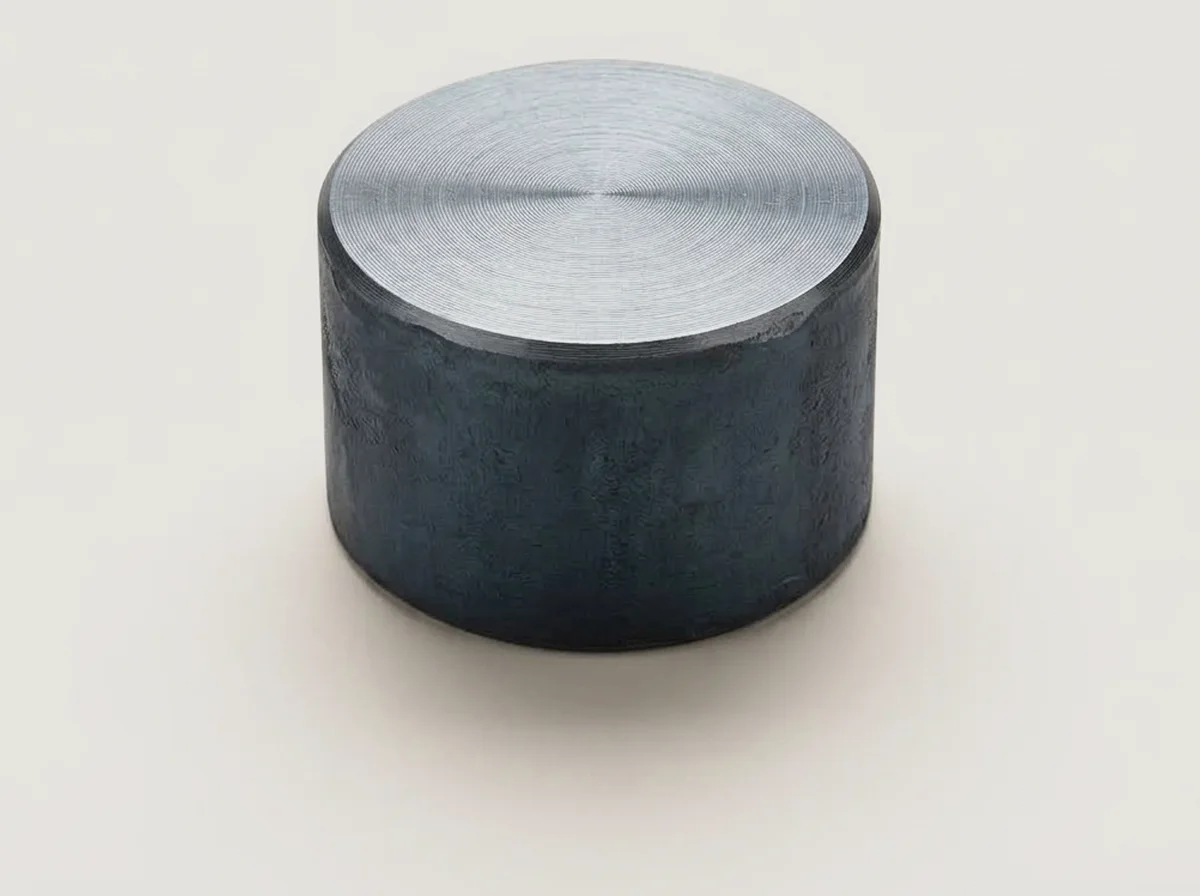

C40 için temsilî numune: tornalanmış üst yüz ve haddelenmiş yan yüzey — TEMSİLİ GÖRSEL

Kimyasal bileşim

C0,37–0,44

Si≤ 0,40

Mn0,50–0,80

P≤ 0,030

S≤ 0,035

Cr≤ 0,40

Mo≤ 0,10

Ni≤ 0,40

%. Cr+Mo+Ni ≤ 0,63. P ve S: EN 10083-2 ≤ 0,030 / ≤ 0,035; parlak çelik (EN 10277-2) ≤ 0,045.

Mekanik özellikler

STANDART · KOŞUL	Rp0,2 MPa	Rp1,0 MPa	Rm MPa	A %	KV J
EN 10083-2 · +N, d ≤ 16 mm	320	—	≥ 580	16	—
EN 10083-2 · +N, 16 < d ≤ 100 mm	290	—	≥ 550	17	—
EN 10277-2 · +C, 16 < d ≤ 40 mm	365	—	620–920	8	—

Kullanım sıcaklığı

−20 °C+400 °C−200−1000100200300400500600700800

Islah çeliği; iç parça (mil) malzemesidir. Sınır karbon çeliği pratiğidir.

Bu değer malzemenin kendi sınırıdır. Vananın kullanım sıcaklığını çoğu zaman conta ve yuva malzemesi belirler; ürün sayfalarında conta seçeneğine göre verilir.

Ortam uygunluğu GENEL EĞİLİM

Tatlı su

Deniz suyu

Buhar

Hidrokarbon, yağ

Seyreltik asit

Kostik

Hava, gaz

Düşük sıcaklık

Emsal değerlendirmesi. Kesin seçim; konsantrasyon, sıcaklık, klorür içeriği ve akış hızıyla birlikte korozyon tablolarından yapılır.

Güçlü ve zayıf yönler

Güçlü

Islah ile yüksek dayanım
Ekonomik
İyi talaşlı işlenir

Zayıf

Korozyon koruması gerekir
Kaynak kabiliyeti sınırlı (orta karbon)

Üretim ve kullanım

EKONOMİ: Çok düşük.
ÜRETİM YÖNTEMLERİ: Çubuktan tornalama · Islah (su verme + temperleme)
TİPİK VANA PARÇALARI: Disk (wafer, karbon çeliği) · Mil · Pim

Yüzey koruma

Yaş boyaEndüstriyel yaş boya sistemiEmsal standardı dış koruma
Epoksi toz boyaElektrostatik epoksi toz boya (fırın boya, FBE)Su hatları, iç ve dış
GalvanizSıcak daldırma galvanizAğır dış ortam

Emsal ürünlerinde 2 ürün

001Wafer tip çekvalfKlape (disk)
005Kısa tip swing çekvalfKlape (disk)

Kaynak: EN 10083-2. Değerler Emsal Vana tarafından derlenmiş ve doğrulanmıştır; bağlayıcı değer için standardın güncel baskısı ve malzeme sertifikası esas alınır.
