Teknik bilgi
01| Anma çapı | DN25 – DN300 |
|---|---|
| Basınç sınıfı | PN16 – PN25 |
| Kullanım sıcaklığı | EN-GJS-400-18-LT −30 °C … +90 °CEN-GJS-400-18-LT −40 °C … +200 °CEN-GJS-400-18-LT −30 °C … +180 °C Gövde malzemesine göre, üretici beyanı. Kesin değer teklifte. |
| Norm | DIN · JIS · ANSI |
| Bağlantı tipi | Wafer |
| Tasarım | EN 593EN 593Metal kelebek vanalar |
| Yüz-yüze ölçü | EN 558 Seri 20EN 558Vanaların yüz-yüze ve merkez-yüz ölçüleri |
| Bağlantı standardı | ISO 7005-1 EN 1092-1ISO 7005-1Metalik flanşlar — çelik flanşlar |
| Test | TS EN 12266-1EN 12266-1Endüstriyel vanalar — vanaların testi · basınç testleri |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme

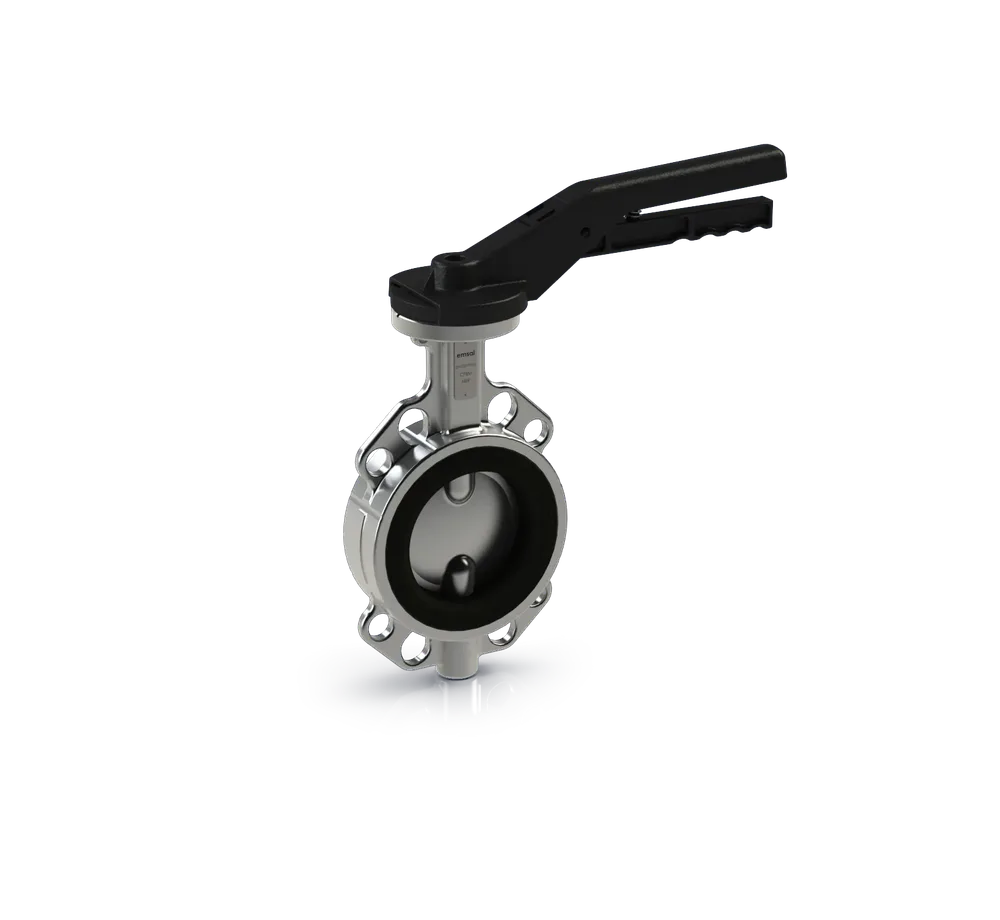

02Wafer tip kelebek vanaların materyal seçenekleri aşağıdaki gibidir.
| Gövde | |
|---|---|
| Klape (disk) | |
| Sızdırmazlık | |
| Kaplama Fe-C içerikli |
Özellikler
03Avantaj
- Kompakt ve hafif yapı
- Çeyrek dönüşle hızlı açma-kapama
- Düşük tork ihtiyacı ve kolay otomasyon
- Ekonomik çözüm (özellikle büyük çaplı sistemlerde)
- Geniş çap aralığında uygulanabilirlik
Kullanım
- Su dağıtım ve arıtma sistemleri
- HVAC (Isıtma, havalandırma, iklimlendirme)
- Kimya ve petrokimya proses hatları
- Yangın söndürme sistemleri
- Enerji santralleri
- Denizcilik ve gemi makineleri
- Gıda ve içecek üretimi
Aksesuarlar
04
Aktüatör
Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.
Limit Switch Box
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.
Dişli kutusu
Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.
