Teknik bilgi
01| Anma çapı | DN25 – DN300 |
|---|---|
| Basınç sınıfı | PN16 – PN25 |
| Kullanım sıcaklığı | −10 °C … +180 °C Üretici beyanı. Kesin değer teklifte. |
| Norm | DIN · ANSI |
| Bağlantı tipi | Kaynaklı |
| Bağlantı standardı | ISO 7005-1 EN 1092-1ISO 7005-1Metalik flanşlar — çelik flanşlar |
| Test | TS EN 12266-1EN 12266-1Endüstriyel vanalar — vanaların testi · basınç testleri |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler
03Yapı

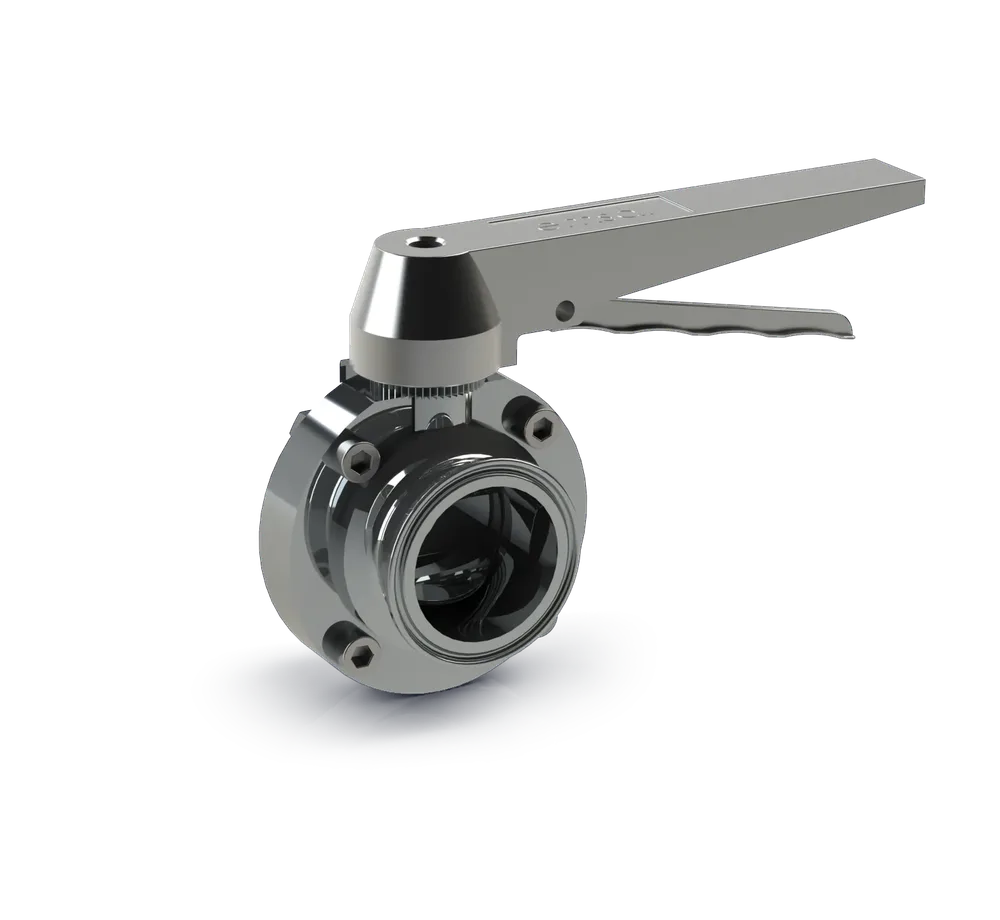

- Gövde Malzemesi: Genellikle AISI 316L paslanmaz çelik kullanılır; yüksek korozyon ve temizlenebilirlik sunar.
- Conta Malzemesi: FDA onaylı EPDM, PTFE, VMQ (silikon) veya FKM (Viton) gibi elastomerler
- Bağlantı Tipleri: Tri-Clamp, kaynak, vidalı veya flanşlı bağlantılar; hızlı montaj ve temizlik kolaylığı sağlar.
- İç Yapı: Düzgün yüzeyli iç geometrisiyle sıvının temas ettiği alanlarda bakteri oluşumu engellenir.
Çalışma
- El kolu veya aktüatörle çalıştırılır; disk, akışkan yolunu açar/kapatır veya düzenler.
- 90° açıda döner disk sayesinde tam kapama veya tam açma sağlanır.
- Aktüatörlü sistemlerde elektrikli, pnömatik ya da manuel modeller mevcuttur.
Avantaj
- Hijyenik tasarım: CIP (Cleaning in Place) ve SIP (Sterilization in Place) sistemlerine uyumludur.
- Kolay bakım: Demontaj gerekmeden temizlik ve sızdırmazlık kontrolü yapılabilir.
- Hafif ve kompakt yapı: Sınırlı alanlarda bile etkili kontrol sağlar.
- Düşük maliyetli: Diğer hijyenik vana türlerine göre daha ekonomiktir.
Kullanım
- Gıda Üretimi: Süt, meyve suyu, sıvı yağ hatları
- İçecek Endüstrisi: İçecek proses kontrolü
- İlaç & Kozmetik: Hijyenik sıvı transfer sistemleri
- Temizlik Maddeleri: Sıvı deterjan dolum hatları
Dikkat
- Uygulanan conta malzemesi işlenen ürünle kimyasal olarak uyumlu olmalıdır.
- Sert su, aşındırıcı ortamlar veya yoğun sıcaklık farklarına karşı malzeme kalitesi yüksek olmalıdır.
- FDA ve EHEDG gibi hijyen sertifikaları kontrol edilmeli; özellikle ürünle temas eden yüzeylerde.
Aksesuarlar
04
Aktüatör
Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.
Limit Switch Box
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.
Dişli kutusu
Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.
