Teknik bilgi

01

Anma çapı	DN6 – DN100
Basınç sınıfı	PN6 – PN63
Norm	DIN · ANSI
Bağlantı tipi	Dişli
Tasarım	DIN 2986 EN 10241EN 10241Çelik dişli boru bağlantı parçaları BS 1387 ASTM A 865
Bağlantı standardı	ISO 7/1 (BSP)ISO 7-1Sızdırmazlığı dişte sağlanan boru dişi (R/Rp) ANSI NPT

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

Malzeme	SS316SS304St37

Özellikler

03

Yapı

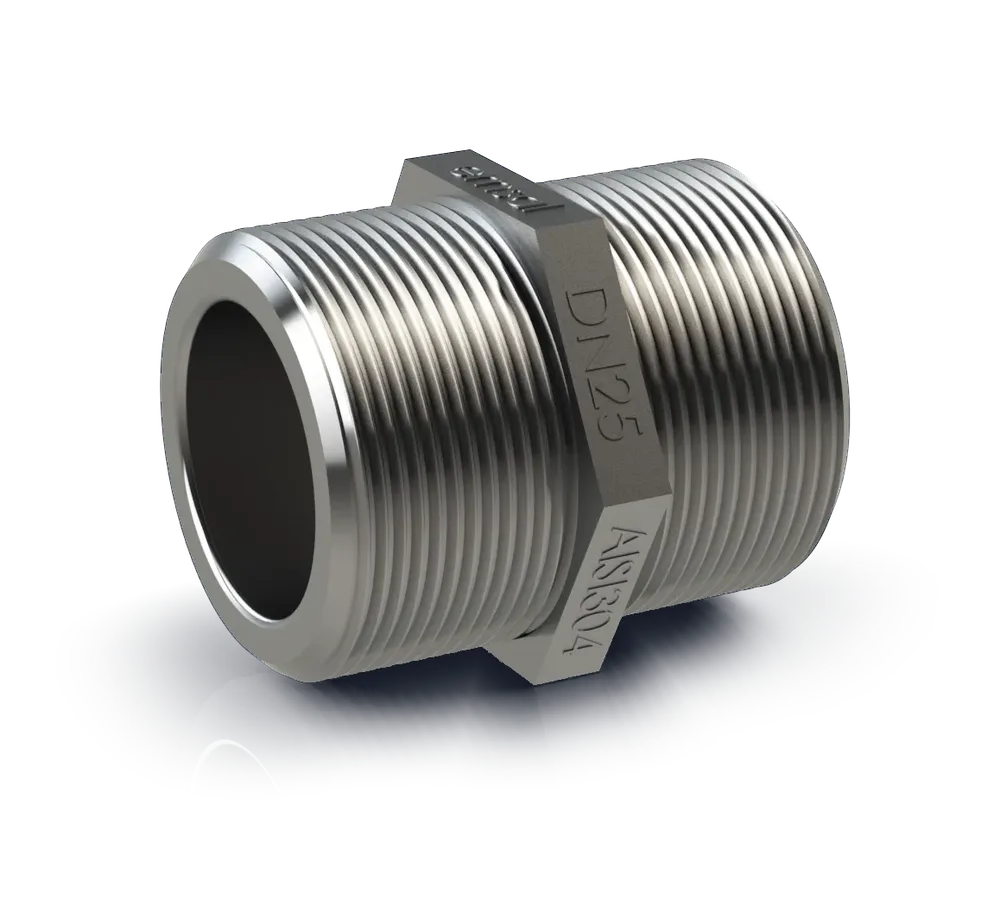

Silindirik şekildedir ve genellikle her iki ucu dıştan dişlidir.
Malzeme türleri kullanım amacına göre çeşitlenir: galvanizli çelik, paslanmaz çelik, PVC, pirinç, bronz vb.
Diş yapısı genellikle ISO 7/1 (BSP) veya ANSI NPT standardına göre üretilir.

Avantaj

Hızlı bağlantı imkânı: Dişli yapısı sayesinde kaynak gerektirmeyen bağlantılar yapılabilir.
Yaygın uyumluluk: Farklı diş ve çap seçenekleriyle sistemlere kolayca entegre olur.
Tamir ve bakım kolaylığı: Sızdırma veya hasar durumlarında hızlı parça değişimi sağlar.
Maliyet etkin: Küçük boyutuna rağmen kritik bağlantı işlevi görür.

Dikkat

Diş tipi uyumu önemlidir: BSP, NPT gibi standartlara göre doğru seçim yapılmalıdır.
Teflon bant veya conta kullanımı ile sızdırmazlık sağlanmalıdır.
Uygulama ortamına göre malzeme seçimi doğru yapılmalıdır; örneğin kimyasal ortamlarda paslanmaz nipel önerilir.
Aşırı sıkma, diş sıyırması veya nipel çatlamalarına yol açabilir; tork kontrollü montaj önerilir.

Nipel Tipi	Özellikleri	Kullanım Alanları
Hex Nipel	Ortasında altıgen anahtar tutucu yüzey vardır	Kolay montaj/demontaj gereken yerler
Uzun Nipel	Normal nipellere göre daha uzun bağlantı sağlar	Derin geçişli sistemler
Yakalı Nipel	Boruya kaynakla sabitlenebilen model	Yüksek basınçlı hatlar
Redüksiyon Nipeli	Farklı çaplı borular arasında geçiş sağlar	Dönüşüm bağlantıları

Aksesuarlar

04

Teflon bant

Teflon bant, polytetrafluoroethylene (PTFE) malzemesinden üretilen ince, esnek bir sızdırmazlık ürünüdür. Boru dişli bağlantılarında kaçakları önlemek ve sıkı bir sızdırmazlık sağlamak amacıyla yaygın olarak kullanılır.
