Teknik bilgi

01

Anma çapı	DN8 – DN150
Basınç sınıfı	PN6 – PN63
Norm	DIN · ANSI
Bağlantı tipi	Dişli
Tasarım	DIN 2986 EN 10241EN 10241Çelik dişli boru bağlantı parçaları BS 1387 ASTM A 865
Bağlantı standardı	ISO 7/1 (BSP)ISO 7-1Sızdırmazlığı dişte sağlanan boru dişi (R/Rp) ANSI NPT

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

Malzeme	SS316SS304St37

Özellikler

03

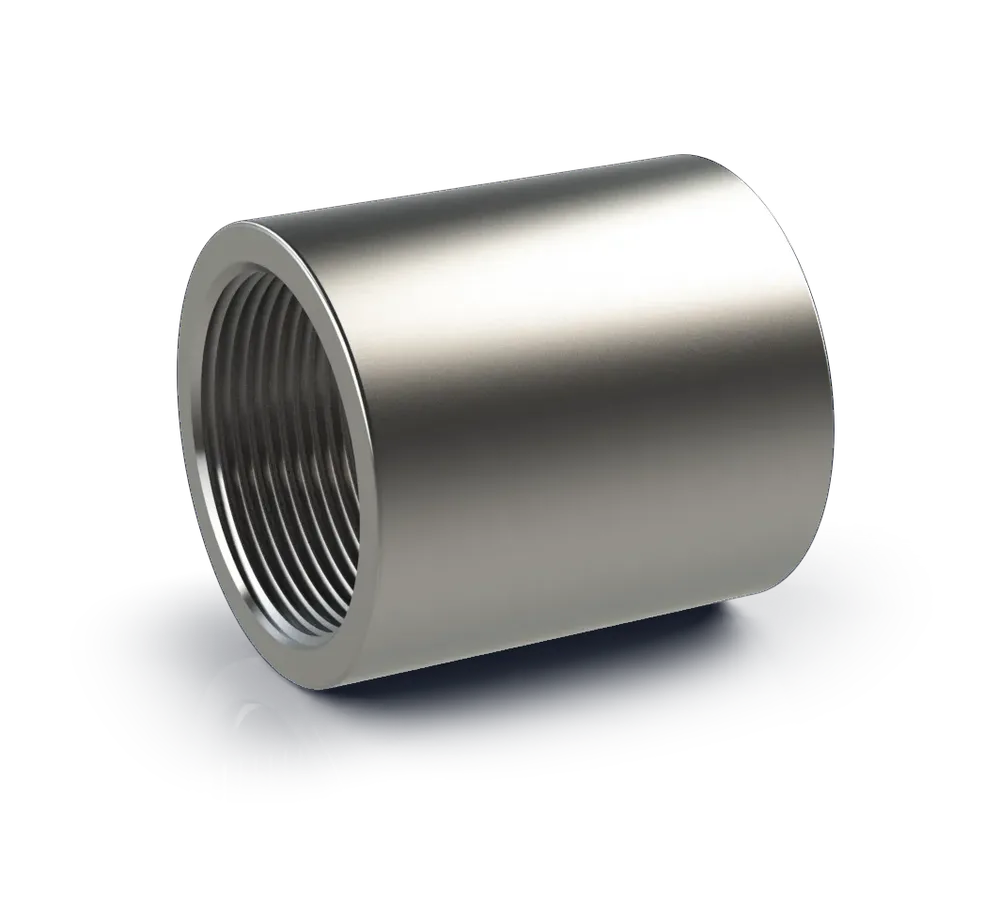

Yapı

Silindirik formda, kısa boru parçasıdır.
Genellikle her iki ucunda iç diş bulunur, böylece iki erkek dişli boruyu birbirine bağlar.
Malzeme türleri kullanım amacına göre çeşitlenir: galvanizli çelik, paslanmaz çelik, PVC, pirinç, bronz vb.
Diş yapısı genellikle ISO 7/1 (BSP) veya ANSI NPT standardına göre üretilir.

Avantaj

Kolay montaj ve sökme: Dişli sistem sayesinde hızlı müdahale yapılabilir.
Modülerlik: İhtiyaca göre tesisat kolayca uzatılabilir veya değiştirilebilir.
Uygun maliyetli: Düşük maliyetle yüksek işlevsellik sunar.
Geniş uyumluluk: Farklı standartlara ve boru çaplarına uygun versiyonları mevcuttur.

Dikkat

Uygulama ortamına uygun malzeme ve tip seçilmelidir (örneğin paslanmaz çelik asidik ortamlarda tercih edilir).
Diş tipi ve çapı standartlara uygun olmalı; yanlış uyum sızıntıya neden olabilir.
Teflon bant veya conta kullanımı ile sızdırmazlık sağlanmalıdır.
Basınç ve sıcaklık limitleri üretici kataloglarıyla kontrol edilmelidir.

Manşon Tipi	Özellikleri	Kullanım Alanları
Dişli Manşon	Her iki ucu dişlidir, boruları bağlamak için kullanılır.	Genel tesisatlarda yaygındır
Kaynak Manşon (Socket)	İçten kaynakla boruya sabitlenir.	Basınçlı ve gazlı hatlar
Kompresyon Manşon	Contalı sistemle sıkıştırılarak bağlanır.	Plastik/PVC boru hatları
Genişletici Manşon	Farklı çaplı boruları bağlamak için kullanılır.	Dönüşüm bağlantıları

Aksesuarlar

04

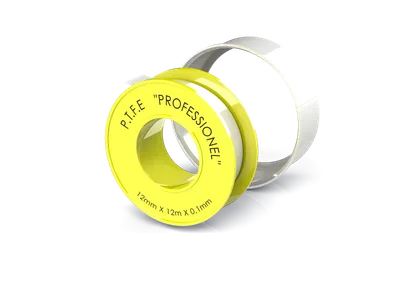

Teflon bant

Teflon bant, polytetrafluoroethylene (PTFE) malzemesinden üretilen ince, esnek bir sızdırmazlık ürünüdür. Boru dişli bağlantılarında kaçakları önlemek ve sıkı bir sızdırmazlık sağlamak amacıyla yaygın olarak kullanılır.
