Teknik bilgi

01

Anma çapı	1/4" – 1/2"
Basınç sınıfı	PN100
Norm	DIN
Bağlantı tipi	Basınç
Bağlantı standardı	Erkek Dişli Bağlantı
Test	TS EN 837-3EN 837-3Basınç göstergeleri — diyaframlı ve kapsüllü manometreler

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

Malzeme	SS304ABS

03

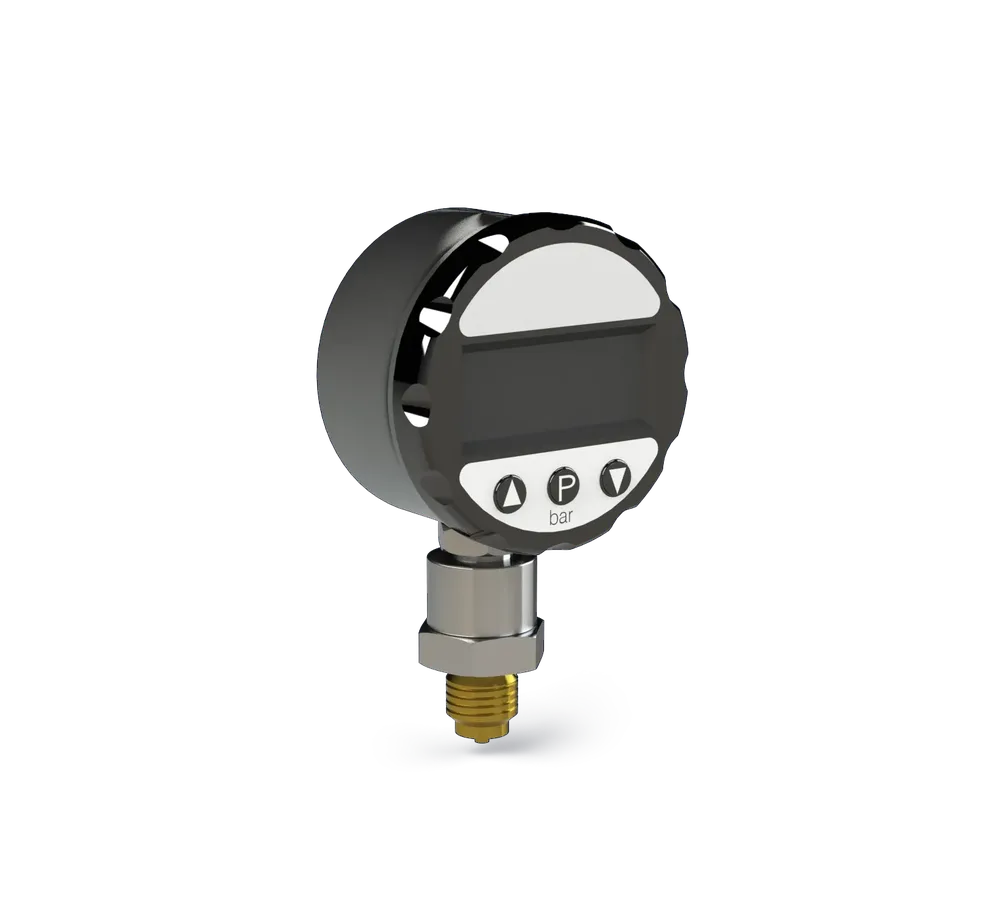

Basınç sensörü, ortam basıncını algılar (genellikle piezorezistif, kapasitif veya strain gauge tipi).
Ölçülen değer, mikrodenetleyici tarafından dijital forma çevrilir ve ekranda gösterilir.
Bazı modeller veri kaydı, alarm tanımlama veya RS485/Modbus iletişimi gibi gelişmiş özellikler sunar.

Yüksek doğruluk: ±0.25% veya daha düşük hata payı ile ölçüm sağlar.
Kolay okunabilirlik: Aydınlatmalı LCD veya LED ekran sayesinde karanlık ortamlarda bile rahatlıkla izlenebilir.
Hafıza ve veri çıkışı: Ölçüm sonuçları kaydedilebilir ve harici sistemlere aktarılabilir.
Çoklu birimler: Bar, psi, Pa, kg/cm² gibi farklı basınç birimleri arasında geçiş yapılabilir.
Alarm ve sinyal özelliği: Belirli eşik değerlerinde kullanıcıya uyarı verebilir.

Uygulama koşullarına uygun gövde ve ekran seçimi yapılmalıdır (IP65, IP67 gibi koruma sınıfları).
Basınç aralığına göre doğru sensör tipi ve ölçüm birimi belirlenmelidir.
Elektromanyetik ortamlar, bazı modellerde ölçüm hassasiyetini etkileyebilir.

04

Teknik föyPDF · TR · ölçü ve ağırlık tablosu
HAZIRLANIYOR

CAD modeliSTEP · DXF · DN seçerek
AŞAMA D

3.1 sertifika örneğiPDF · EN 10204 · TR/EN
Örneği aç
