Teknik bilgi

01

Anma çapı	1/4"
Basınç sınıfı	PN1 – PN1000
Norm	ISO
Bağlantı tipi	Basınç
Bağlantı standardı	Erkek Dişli Bağlantı
Test	TS EN 837-3EN 837-3Basınç göstergeleri — diyaframlı ve kapsüllü manometreler

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

Malzeme	SS304ABS

03

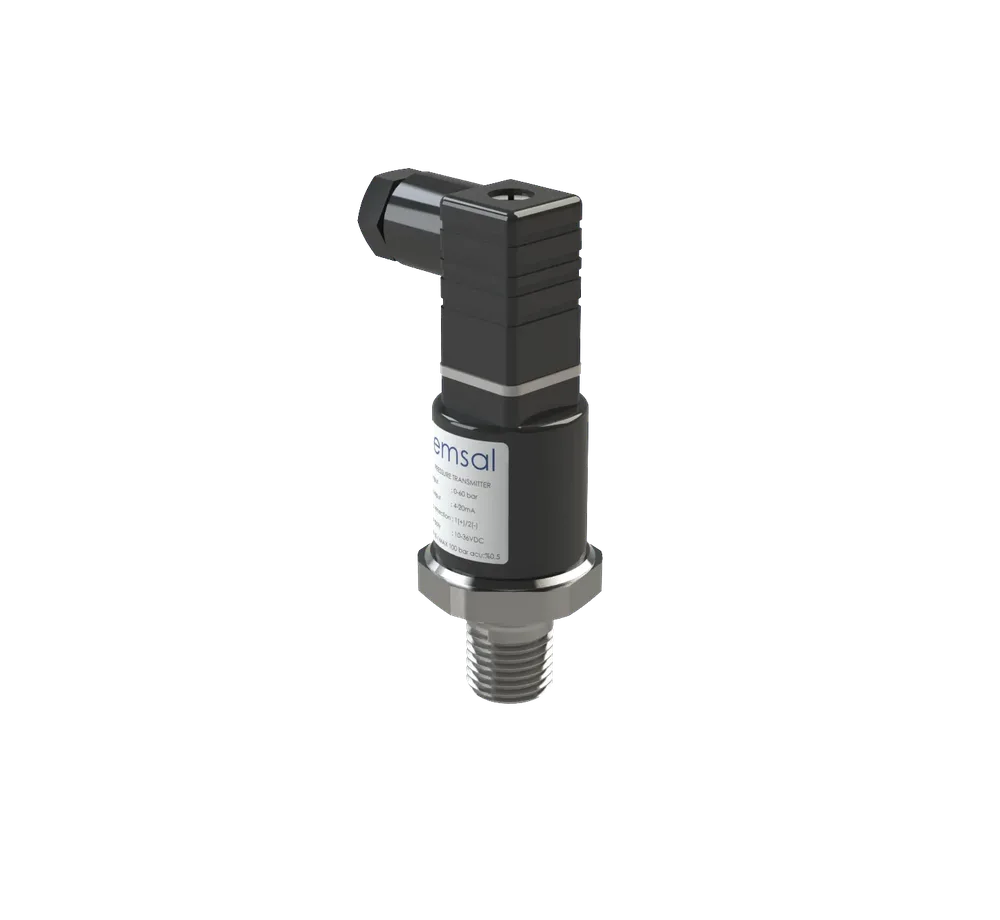

Cihazın sensör bölümü, ortam basıncını algılar (örneğin sıvı, gaz, buhar).
Algılanan mekanik basınç, piezorezistif, kapasitif veya strain gauge gibi teknolojilerle elektriksel sinyale dönüştürülür.
Bu sinyal genellikle 4–20 mA, 0–10 V, RS485 gibi çıkış formatlarıyla iletilir.
PLC, DCS ya da gösterge panellerine bağlanarak okunabilir ve kontrol sistemiyle etkileşim sağlanır.

Yüksek doğruluk: ±0.1% seviyesinde hassas ölçüm sağlayabilir.
Geniş ölçüm aralığı: Vakumdan yüksek basınca kadar farklı modeller mevcuttur.
Dayanıklılık: Paslanmaz çelik gövde, IP67/IP68 koruma sınıfları ile zorlu ortamlarda kullanılabilir.
Kolay entegrasyon: Endüstriyel sistemlerle uyumlu sinyal çıkışı sağlar.

Ortam koşulları (sıcaklık, nem, korozyon) sensör performansını etkileyebilir.
Montaj konumu doğru seçilmelidir; akış yönü ve titreşim etkileri göz önünde bulundurulmalıdır.
Periyodik kalibrasyon gereklidir; hassas ölçüm için üretici talimatlarına uyulmalıdır.

Transmitter Tipi	Özellikleri	Kullanım Alanları
Mutlak Basınç	Referans olarak vakumu baz alır	Gaz analiz sistemleri
Göreli (Manometrik)	Ortam basıncı ile atmosferi karşılaştırır	HVAC ve tank seviye izleme
Diferansiyel Basınç	İki noktadaki basınç farkını ölçer	Filtrasyon, debi hesaplama

04

Teknik föyPDF · TR · ölçü ve ağırlık tablosu
HAZIRLANIYOR

CAD modeliSTEP · DXF · DN seçerek
AŞAMA D

3.1 sertifika örneğiPDF · EN 10204 · TR/EN
Örneği aç
