Teknik bilgi
01| Anma çapı | DN15 – DN50 |
|---|---|
| Basınç sınıfı | PN10 |
| Norm | DIN |
| Bağlantı tipi | Dişli |
| Bağlantı standardı | Dişi Dişli Bağlantı |
| Test | ISO 11631:1998 |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler
03Çalışma

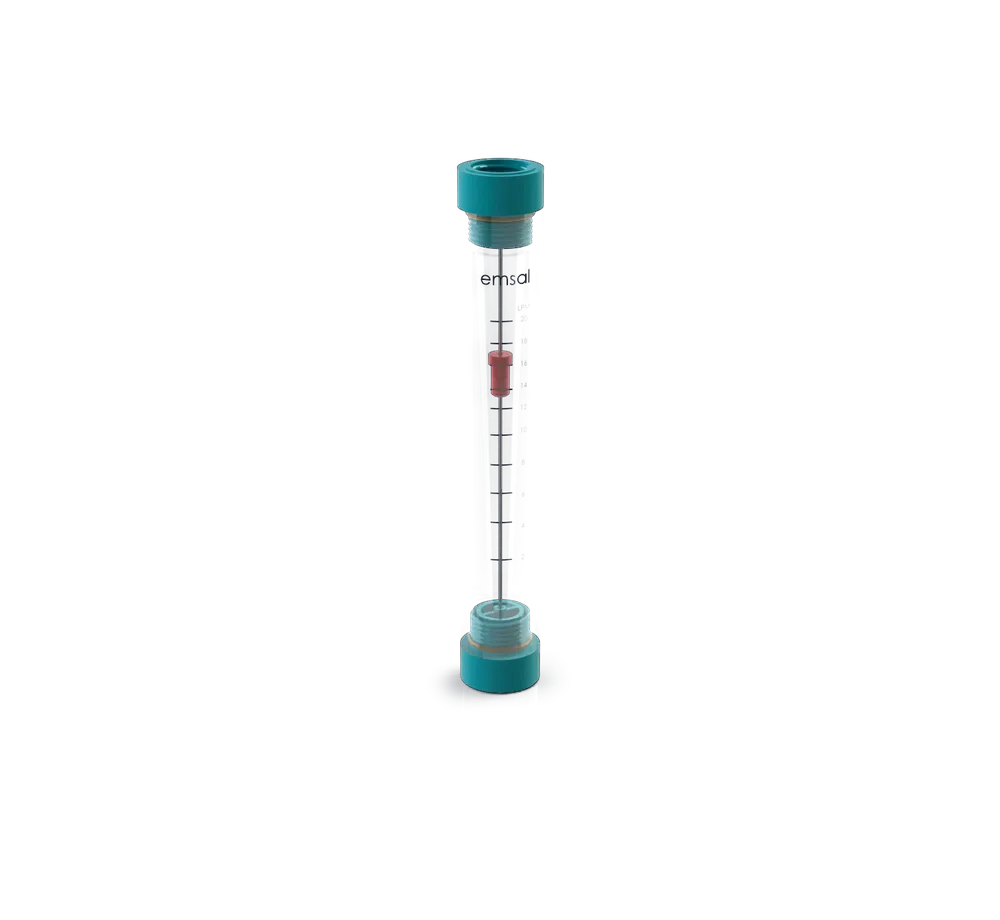

- Dikey olarak monte edilen bir plastik tüp içinde serbest hareket eden bir şamandıra bulunur.
- Akışkan yukarı doğru aktıkça şamandıra, akış kuvvetine karşı dengelenerek belirli bir yüksekliğe çıkar.
- Şamandıranın konumu, tüp üzerindeki kalibre edilmiş skala ile eşleştirilerek debi doğrudan okunur.
- Akış hızı ile şamandıra yüksekliği arasında doğrusal olmayan bir ilişki vardır, ancak kalibrasyonla doğru ölçüm sağlanır.
Avantaj
- Basit mekanizma: Hareketli parçası azdır, kolayca çalıştırılır ve bakım gerektirmez.
- Görsel izleme: Operatörler debiyi doğrudan tüp üzerinden görebilir.
- Hafif ve korozyona dayanıklı: PVC, PEEK veya polikarbonat gibi plastikler sayesinde kimyasal ortamlarda rahatlıkla kullanılabilir.
- Düşük maliyetli çözüm: Temel ölçüm ihtiyacını karşılayan uygun fiyatlı bir alternatiftir.
Kullanım
- Laboratuvarlar; kimyasal ve gaz akışı izlemesi
- Su Arıtma ; dozajlama ve filtrasyon kontrolü
- Gıda Endüstrisi ; saf su veya aroma bileşenlerinin ölçümü
- İlaç sanayi; solvent ve çözelti akışı takibi
Dikkat
- Şamandıra hassas olduğu için darbelerden korunmalıdır.
- Dikey ve düzgün montaj zorunludur; eğimli kurulum ölçüm hatalarına neden olabilir.
- Tüp yüzeyinin zamanla bulanıklaşması okunabilirliği azaltabilir; düzenli kontrol önerilir.
- Sadece temiz sıvılar için uygundur. Katı parçacıklar şamandıraya zarar verebilir.
İndirmeler
04Teknik föyPDF · TR · ölçü ve ağırlık tablosu
HAZIRLANIYOR
HAZIRLANIYOR
CAD modeliSTEP · DXF · DN seçerek
AŞAMA D
AŞAMA D
3.1 sertifika örneğiPDF · EN 10204 · TR/EN
Örneği aç
Örneği aç
