Teknik bilgi
01| Norm | EN · ISO |
|---|---|
| Bağlantı tipi | Dişli |
| Bağlantı standardı | EN 50014 |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler
03Çalışma

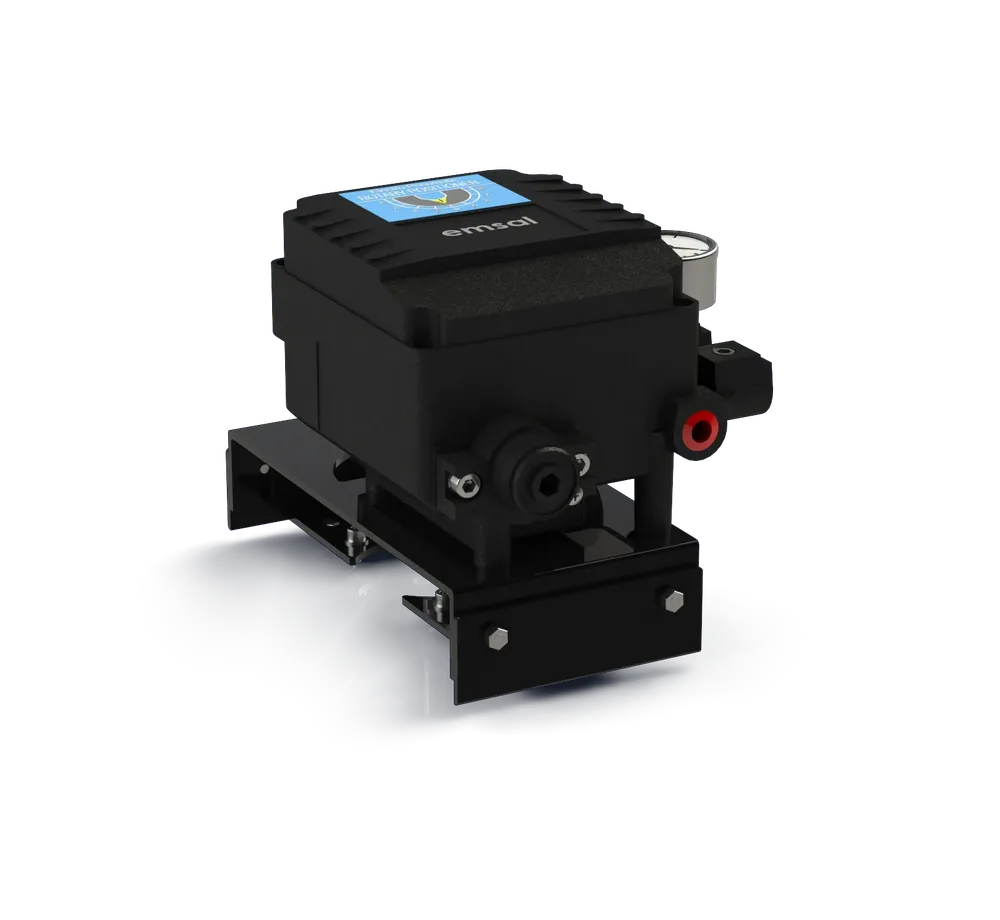

- Pozisyoner, kontrol sisteminden gelen pnömatik sinyali (genellikle 3–15 psi veya 0.2–1 bar arası) referans alır.
- Vanaya bağlı mekanik feedback (geri besleme) kolu, gerçek konumu pozisyonere iletir.
- Pozisyoner, sapma varsa hava geçişini ayarlayarak aktüatörü yönlendirir ve vana açıklığını düzeltir.
- Böylece vana, istenen açıda tutularak debi, basınç veya sıcaklık gibi proses değişkenleri kontrol altında tutulur.
Avantaj
- Yüksek hassasiyet: Vana pozisyonunun istenen değere tam oturmasını sağlar
- Hızlı yanıt süresi: Sürekli proses değişimlerine anında tepki verir
- Güvenilirlik: Elektriksel bileşen içermez; patlayıcı ortamlarda uygundur
- Modülerlik: Mekanik veya elektro-pnömatik sistemlerle uyumlu çalışır
Kullanım
- Kimya ve petrokimya tesisleri
- Su arıtma ve dağıtım sistemleri
- Gıda ve ilaç üretim hatları
- Enerji santralleri
- HVAC sistemleri
- Denizcilik ve gemi makineleri
- Yangın söndürme ve güvenlik sistemleri
Dikkat
- Temiz ve kuru hava kullanılmalıdır; nemli veya yağlı hava nozul sistemine zarar verebilir.
- Vanayla uyumlu montaj adaptörü ve geri besleme kolu doğru seçilmelidir.
- Periyodik kalibrasyon gereklidir; hassas ölçüm için ayar kaçmaması önemlidir.
- Ortam koşulları (titreşim, sıcaklık, toz) pozisyoner performansını etkileyebilir.
