Teknik bilgi

01

Anma çapı	DN25 – DN1000
Basınç sınıfı	PN16
Kullanım sıcaklığı	−20 °C … +430 °C Üretici beyanı. Kesin değer teklifte.
Norm	DIN
Bağlantı tipi	Flanşlı
Tasarım	TS 10880 DIN 30681
Yüz-yüze ölçü	TS 10880 DIN 30681
Bağlantı standardı	EN 1092-1EN 1092-1Flanşlar — çelik flanşlar, PN gösterimli ISO 7005-1ISO 7005-1Metalik flanşlar — çelik flanşlar
Test	TS 10880 DIN 30681

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

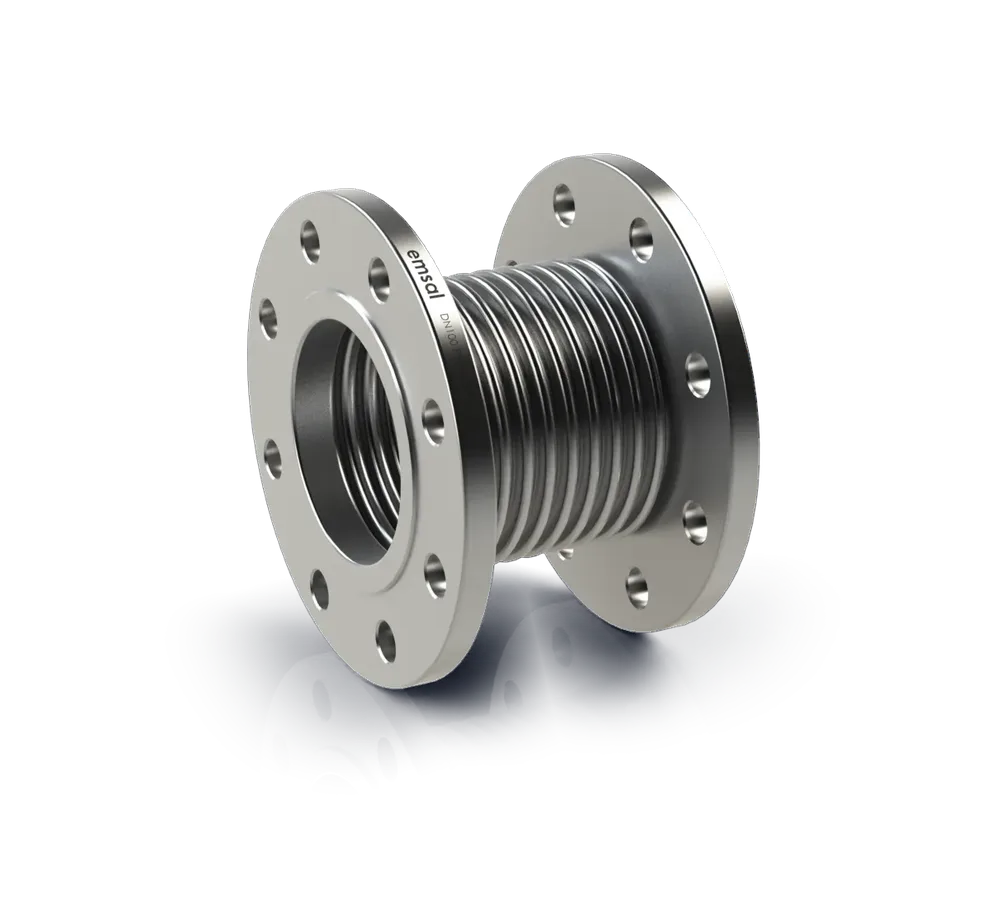

Metal körüklü eksenel kompansatörlerin materyal seçenekleri aşağıdaki gibidir.

Körük	SS316SS316LSS316TiSS304SS321
Flanş	SS316SS316LSS316TiSS304SS321
Layner	SS316SS316LSS316TiSS304SS321ST-37
Kaplama Fe-C içerikli	NikelElektrostatik BoyaWRAS Belgeli Epoksi Boya

Özellikler

03

Avantaj

Termal genleşmeleri güvenle absorbe eder
Titreşim ve darbe etkilerini sönümler
Kompakt ve hafif yapı
Düşük bakım ihtiyacı
Yüksek sıcaklık ve basınca dayanım
Enerji kaybı ve basınç düşüşü minimumdur

Kullanım

Buhar, sıcak su ve kızgın yağ hatları
Enerji santralleri ve kazan sistemleri
Deprem ve titreşim riski olan boru hatları
Kimya ve petrokimya tesisleri
Gıda, ilaç ve petrokimya tesisleri
Gemi makineleri ve egzoz sistemleri

Aksesuarlar

04

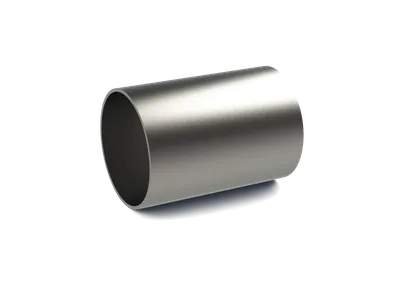

Layner

Layner; körük iç yüzeyinde meydana gelebilecek aşınmayı önleyen genleşme elemanıdır. Layner genellikle körükle aynı malzemeden imal edilir. Bu parça içinden geçen akışkanın akışı sırasında körük elemanının iç yüzeyi üzerindeki olumsuz etkileri azaltır.
