Bakır alaşımları

CW617N

CuZn40Pb2 · kurşunlu pirinç

STANDARTEN 12164 / EN 12165FORMÇubuk, dövmeEski DINCuZn40Pb2 · 2.0402ASTM B124C37700 (yakın)

Sıcak dövme ve talaşlı imalat için standart pirinç. Küçük çaplı küresel vanalar, armatürler ve bağlantı parçalarının en yaygın malzemesidir.

Rp0,2 · MPa: ≥ 150
Rm · MPa: ≥ 360
SICAKLIK: −20 … +120 °C
MALİYET

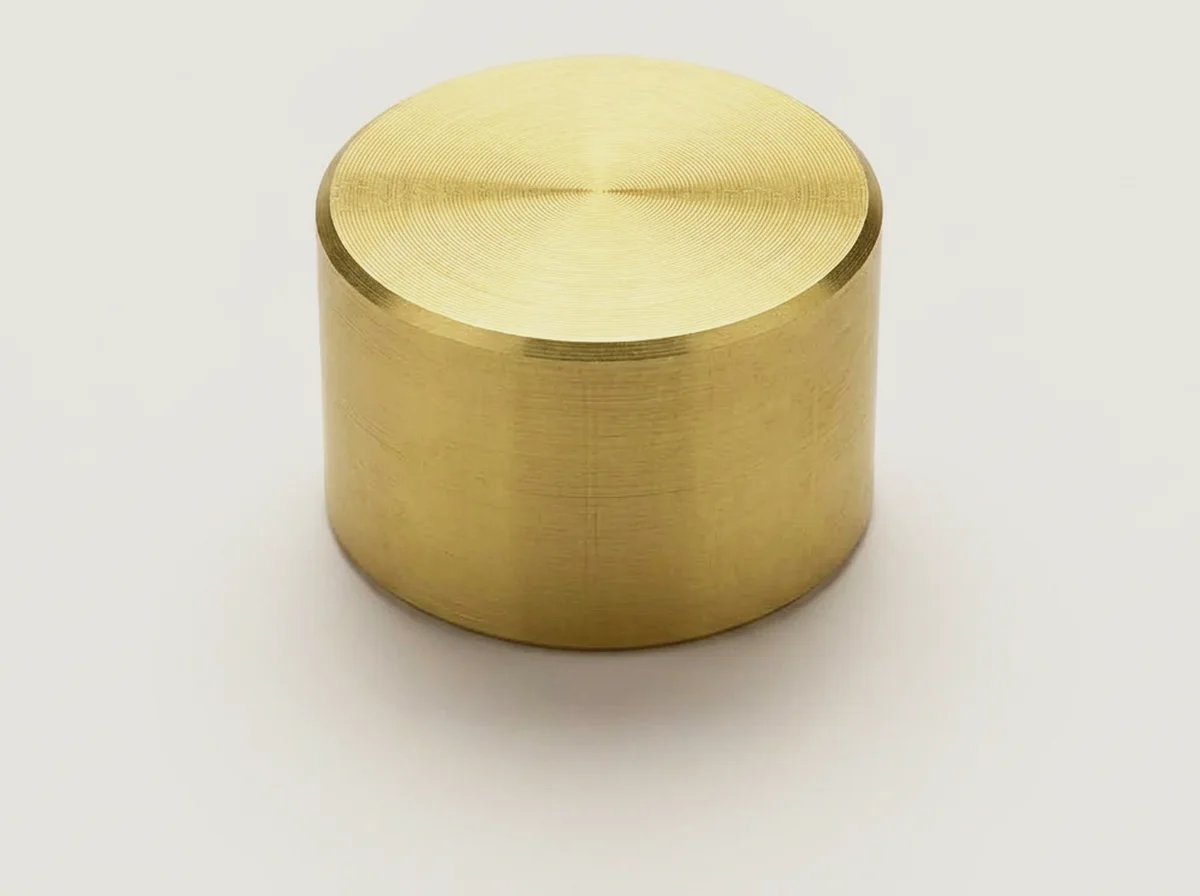

CW617N için temsilî numune: tornalanmış üst yüz ve haddelenmiş yan yüzey — TEMSİLİ GÖRSEL

Kimyasal bileşim

Cu57,0–59,0

Pb1,6–2,5

Al≤ 0,05

Fe≤ 0,3

Ni≤ 0,3

Sn≤ 0,3

Znkalan

Mekanik özellikler

STANDART · KOŞUL	Rp0,2 MPa	Rp1,0 MPa	Rm MPa	A %	KV J
EN 12164 · R360, ⌀ 40–80 mm	150	—	≥ 360	20	—

EN 12164 çubuk, temper R360, çap 40–80 mm. Daha sert temperler (R430, R500) daha yüksek dayanım verir.

Kullanım sıcaklığı

−20 °C+120 °C−200−1000100200300400500600700800

EN 13828 küresel vana föylerinde −20 … 120 °C.

Bu değer malzemenin kendi sınırıdır. Vananın kullanım sıcaklığını çoğu zaman conta ve yuva malzemesi belirler; ürün sayfalarında conta seçeneğine göre verilir.

Ortam uygunluğu GENEL EĞİLİM

Tatlı su

Deniz suyu

Buhar

Hidrokarbon, yağ

Seyreltik asit

Kostik

Hava, gaz

Düşük sıcaklık

Emsal değerlendirmesi. Kesin seçim; konsantrasyon, sıcaklık, klorür içeriği ve akış hızıyla birlikte korozyon tablolarından yapılır.

Güçlü ve zayıf yönler

Güçlü

Çok iyi sıcak dövülebilirlik ve talaşlı işlenebilirlik
Ekonomik bakır alaşımı
Seri üretime uygun

Zayıf

Çinko kaybı (dezinsifikasyon) riski: agresif sularda DZR pirinç gerekir
Kurşun: içme suyunda sınırlı
Amonyakta gerilmeli korozyon çatlaması

Üretim ve kullanım

EKONOMİ: Orta.
ÜRETİM YÖNTEMLERİ: Sıcak dövme (kalıpta) · Çubuktan tornalama
TİPİK VANA PARÇALARI: Gövde (küçük çap küresel vana) · Küre · Mil · Rakor

Emsal ürünlerinde 6 ürün

007Dişli swing tip çekvalfGövde · Kapak · Klape (disk) · Civata · Tapa
031Dişli Y tipi pislik tutucuGövde · Kapak · Tapa
078Dişli tip 2 parçalı küresel vanaKüre · Mil · Salmastra Somunu
130Flanşlı sürgülü vanaMil · Mil somunu
251Açılı tip kollu emniyet vanasıVana Siti · Conta Somunu · Klape (disk) · Yay Siti · Kapak Civatası · Ayar Somunu · Kapak · Mil
252Açılı tip emniyet vanasıKapak · Vana Siti · Klape (disk) · Mil · Ayar Somunu · Kontra Somun

Kaynak: EN 12164 / EN 12165. Değerler Emsal Vana tarafından derlenmiş ve doğrulanmıştır; bağlayıcı değer için standardın güncel baskısı ve malzeme sertifikası esas alınır.
