Teknik bilgi

01

Anma çapı	DN15 – DN1000
Basınç sınıfı	PN6 – PN63
Norm	DIN · ASME
Bağlantı tipi	Kaynaklı
Tasarım	ASME B16.9ASME B16.9Alın kaynaklı dövme bağlantı parçaları DIN 2615-1/2
Bağlantı standardı	ASME B16.9ASME B16.9Alın kaynaklı dövme bağlantı parçaları DIN 2615-1/2

Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.

Malzeme

02

Malzeme	SS316SS304St37

03

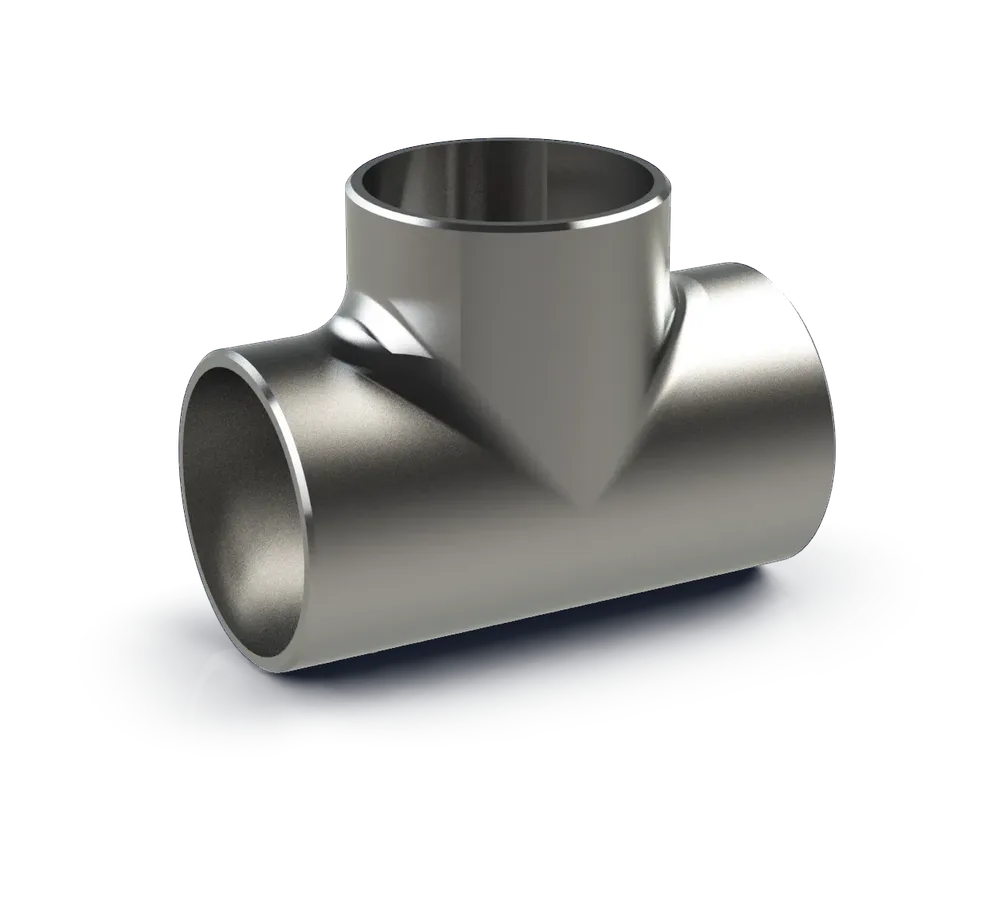

Standart TEE: Ana hatla aynı çapta olan yan çıkış.
Reducing (Daraltıcı) TEE: Yan çıkış, ana hattan daha küçük çapta.
Eşmerkezli / Eksantrik TEE: Akışkan geçişi ve yönü tasarıma göre optimize edilir.
Bağlantı yüzeyleri butt-weld (bindirme kaynaklı) formundadır.

Düzenli akış kontrolü sağlar, sistemin bölünmesini kolaylaştırır.
Kaynaklı yapısıyla yüksek basınç ve sıcaklığa uygundur.
Montaj esnekliği sunar, proses sistemlerine ölçüm, kontrol ve boşaltma noktaları eklemeyi kolaylaştırır.
Standartlara uygun üretim: ASME B16.9, DIN 2615-1/2, EN 10253-2 gibi normlarla uyumludur.

Kaynak öncesi yüzey temizlikleri yapılmalıdır.
NDT kontrolleri (radyografi, ultrasonik test) ile kaynak güvenliği sağlanmalıdır.
Yan kol yönü ve montaj açısı sistem ihtiyaçlarına göre seçilmelidir.
Korozyon koruması, özellikle dış ortamda yer alan sistemlerde göz önünde bulundurulmalıdır.

TEE Tipi	Açıklama	Uygulama Alanı
Straight TEE	Üç kolu aynı çapta, hat ayrımı sağlar	Genel proses hatları
Reducing TEE	Yan kol daha küçük çapta	Ölçüm cihazı bağlantıları, branş hatlar
Yarış TEE (Lateral)	Akış yönünde daha az türbülans oluşturur	Akışkan yönlendirmesi gereken prosesler
