Teknik bilgi
01| Anma çapı | DN15 – DN300 |
|---|---|
| Basınç sınıfı | PN16 – PN40 |
| Kullanım sıcaklığı | PTFE −196 °C … +260 °CDolgulu PTFE −196 °C … +260 °C Conta seçeneğine göre; gövde ve iç parça malzemesine göre daralabilir. Kesin değer teklifte. |
| Norm | DIN · JIS · ANSI |

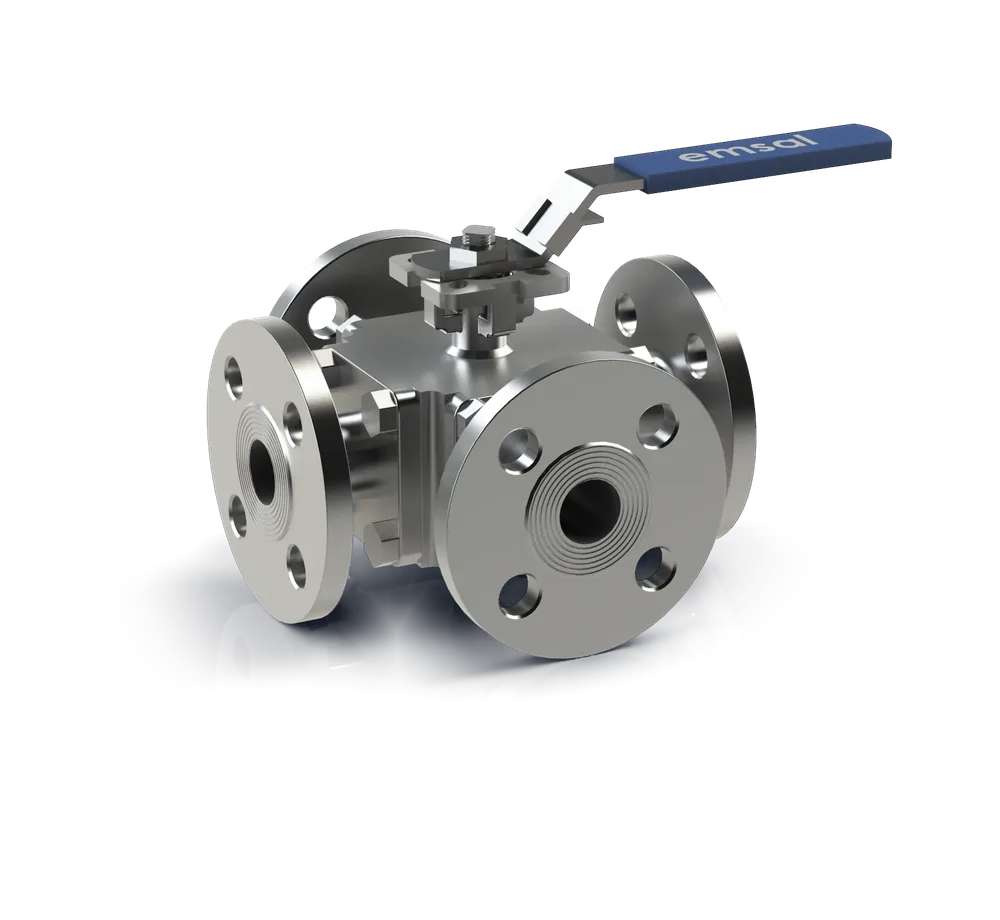

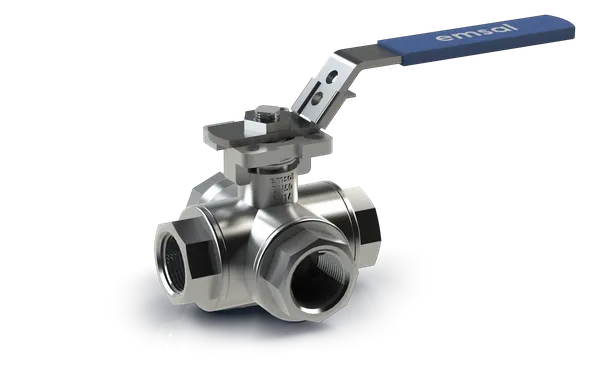

| Bağlantı tipi | 4 yollu · Tepe flanşlı · Flanşlı |
| Yüz-yüze ölçü | TS EN 558 Seri 1EN 558Vanaların yüz-yüze ve merkez-yüz ölçüleri |
| Tepe flanşı | ISO 5211ISO 5211Aktüatör bağlantı (tepe) flanşı |
| Test | TS EN 12266-1EN 12266-1Endüstriyel vanalar — vanaların testi · basınç testleri |
Listelenen standartlar stoklanan ürünler için geçerlidir. Diğer standartlar için iletişime geçin.
Malzeme
02| Malzeme |
|---|
Özellikler
034 yollu küresel vanalarda kullanılan içi geçitli küreler, akışı çeşitli yönlerde yönlendirecek şekilde şekillendirilmiştir. En yaygın iç boşluk konfigürasyonları şunlardır:
Her yapı, akışkan yönlerinin değiştirilmesini sağlayan 90° veya 180° dönüşlü aktüatörlerle uyumlu şekilde çalışacak şekilde tasarlanmıştır.
Kullanım Alanları: Proses Kontrol Sistemleri; Akışkan yönlendirme ve karıştırma uygulamalarında. Kimya ve Gıda Endüstrisi; Farklı akışkanları yönlendirmek ve dozajlamak için. Bu vanalar, çok yönlü kullanım avantajı sunarak otomasyon sistemlerinde kritik bir rol oynar.
Akış Kombinasyonları (X-Port Küre ile)
- 1-2 ve 3-4 hatları aynı anda açık
- 1-4 ve 2-3 hatları çapraz bağlı
- Tüm hatların kapatılması
- Belirli portlar arasında kademeli geçiş
Küre tipleri
- X-Port Küre: Dört portun çapraz bağlantısını sağlayan yapı. Örneğin, 1-2 ve 3-4 aynı anda açık olabilir veya 1-4 ile 2-3 çapraz geçiş sağlanabilir.
- L-Port Küre: Üç portlu L yapılarını dört portta kullanarak belirli portlar arasında yönlendirme yapılabilir.
- T-Port Küre: Akışı bir hatta birleştirip diğer ikiye dağıtma işlemlerine uygundur.
Uygulama Senaryolarına Göre Konfigürasyonlar
| Konfigürasyon | Bağlantı Noktası | Akış Yönü |
|---|---|---|
| Pozisyon 1 | 1 ↔ 2, 3 ↔ 4 | İkili paralel akış |
| Pozisyon 2 | 1 ↔ 4, 2 ↔ 3 | Çapraz akış |
| Pozisyon 3 | Tümü Kapalı | Sıfır akış |
| Pozisyon 4 | 1–2–3 Açık | Birleştirilmiş akış |
Aksesuarlar
04
Aktüatör
Aktüatörler, endüstriyel vanaların otomatik olarak açılıp kapanmasını sağlayan mekanizmalardır. Manuel kontrol gereksinimini ortadan kaldırarak süreçleri daha güvenli ve verimli hale getirirler.
Limit Switch Box
Limit switch box’lar, endüstriyel otomasyon sistemlerinde kullanılan, bir valfin veya mekanik hareketli parçanın konumunu izlemeye yarayan cihazlardır. Genellikle pnömatik ve elektrikli aktüatörlerle birlikte kullanılırlar. Doğrudan manuel bir valfin ürerine konumlandırılarak da kullanılabilirler.
Dişli kutusu
Manuel dişli kutuları, büyük ve yüksek tork gerektiren vanaların elle kontrol edilmesini sağlayan mekanik sistemlerdir. Kullanıcı, bir el çarkı veya kol aracılığıyla dişli mekanizmasını harekete geçirerek vananın açılmasını veya kapanmasını sağlar.
Braket ara bağlantı
Braketler, vana sistemlerinde aktüatörlerin, dişli kutularının ve diğer aksesuarların güvenli bir şekilde montajını sağlamak için kullanılan mekanik destek elemanlarıdır. Vananın gövdesi ile aktüatör arasındaki bağlantıyı oluşturarak, sistemin stabil çalışmasını sağlar.
